Z3D-Edit Configuratore

Z3D-Edit è il configuratore di macchina sviluppato per la generazione del modello 3D necessario al funzionamento del sistema di Controllo Anticollisione Real-Time Z-CAR.
Il software consente di creare il gemello digitale della macchina utensile partendo dalle superfici che ne definiscono la geometria (“pelle”), garantendo piena coerenza tra modello virtuale e macchina reale.

È pensato sia per essere utilizzato dai costruttori di macchine CNC e integratori di sistemi, sia per gli utilizzatori finali che desiderano validare setup, cinematismi e programmi in totale sicurezza.

• Per gli OEM rappresenta uno strumento strategico per fornire macchine complete di modello digitale e controllo anticollisione integrato, conoscendo com’è fatta la macchina possono fornire il servizio di modellazione della stessa.
• Per l’utente finale è un supporto operativo evoluto che consente di simulare le lavorazioni, ottimizzare le piazzature, ridurre il rischio di collisioni durante l’esecuzione del programma e ridurre il tempo di avvio della lavorazione reale.

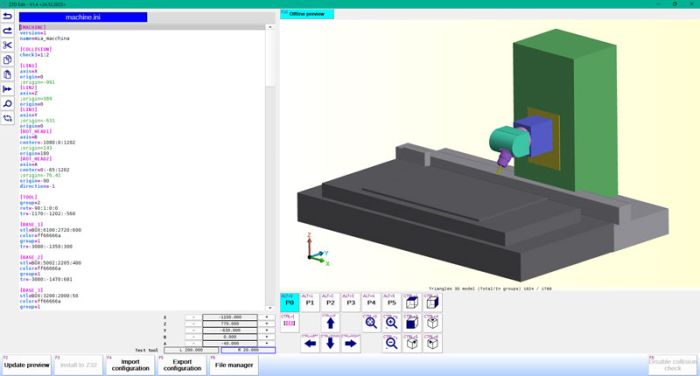

Attraverso un’interfaccia guidata, Z3D-Edit permette di configurare in modo strutturato l’intera architettura macchina:

• Definizione di elementi fissi e componenti mobili
• Configurazione di assi trainanti e trainati
• Dichiarazione delle catene cinematiche e delle correlazioni di movimento
• Gestione di teste birotative e tavole roto-basculanti
• Integrazione di finecorsa, limiti di corsa e parametri dinamici (velocità e accelerazione)

Le tarature già presenti nel CNC vengono automaticamente richiamate, assicurando l’allineamento tra configurazione digitale e comportamento reale della macchina.
Il risultato è un modello fisico tridimensionale accurato, affidabile e pronto per alimentare il sistema di simulazione e controllo anticollisione.

Il modello 3D della macchina, insieme a:

• Geometria utensile
• Elementi di staffaggio
• Grezzo

alimenta un avanzato look-ahead tridimensionale in grado di analizzare in tempo reale possibili interferenze tra parti in movimento e strutture fisse e mobili.

Il controllo anticollisione opera:

• Durante l’esecuzione del programma
• In simulazione offline sul programma pezzo
• All’interno dell’interfaccia ZETA del CNC Z32

Questo approccio consente di prevenire collisioni, ridurre i danni a macchina e utensili e aumentare la continuità produttiva.

Z3D-Edit consente di:

• Definire e salvare diverse configurazioni di piazzatura
• Validare virtualmente setup complessi
• Verificare cinematismi e corse prima della produzione
• Movimentare gli assi in ambiente virtuale come a bordo macchina

La validazione preventiva dei programmi e delle configurazioni riduce i tempi di attrezzaggio, minimizza i rischi operativi e contribuisce all’aumento dell’efficienza complessiva dell’impianto.

• Configuratore macchina 3D integrato nel CNC
• Gemello digitale coerente con la macchina reale, tarature macchina utilizzate
• Controllo anticollisione real-time
• Simulazione offline del programma pezzo
• Riduzione del rischio operativo
• Maggiore produttività e sicurezza

Z3D-Edit rappresenta un’evoluzione concreta nella gestione digitale delle macchine utensili CNC, combinando modellazione tridimensionale, simulazione avanzata e controllo anticollisione in un unico ambiente integrato.
